規格選型
| 項目 | 規格 | |||
|---|---|---|---|---|
| 通訊協定 | 遵循DeviceNet標準 | |||

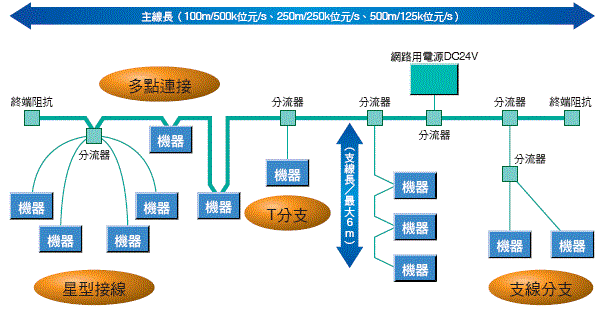

| 連接組態＊1 | 可組合多點、T型分支方式(對於主線及支線) | |||
| 通訊速度 | 500k/250k/125k位元 /s | |||
| 通訊媒介 | 專用5芯纜線(訊號線2條、電源線2條、隔離線1條)
專用4芯扁平導線(訊號線2條、電源線2條) |
|||
| 通訊距離使用專用5芯纜線時 | 通訊速度 | 網路最大長度 | 支線長度 | 總支線長度 |
| 500k位元 /s | 100m以下 ＊ 2 | 6m以下 | 39m以下 | |
| 250k位元 /s | 250m以下 ＊ 2 | 6m以下 | 78m以下 | |
| 125k位元 /s | 500m以下 ＊ 2 | 6m以下 | 156m以下 | |
| 通訊距離使用專用4排線時 | 通訊速度 | 網路最大長度 | 支線長度 | 總支線長度 |
| 500k位元 /s | 75m以下 | 6m以下 | 35m以下 | |
| 250k位元 /s | 150m以下 | 6m以下 | 48m以下 | |
| 125k位元 /s | 265m以下 | 6m以下 | 135m以下 | |
| 通訊用電源 | 外部供電DC24V | |||
| 最大連接節點數 | 64台(包含主局、子局、配置器) | |||
＊1. 主線兩端必須接續終端阻抗。
＊2. 此為使用專用粗纜線的數值。若使用專用細纜線時，長度為100m以下。
網路規格
